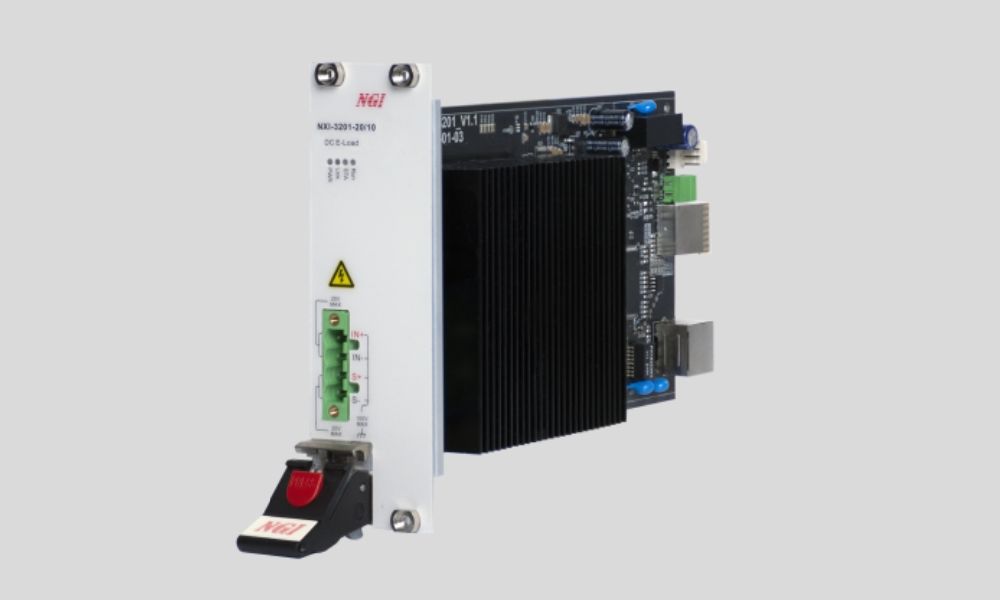

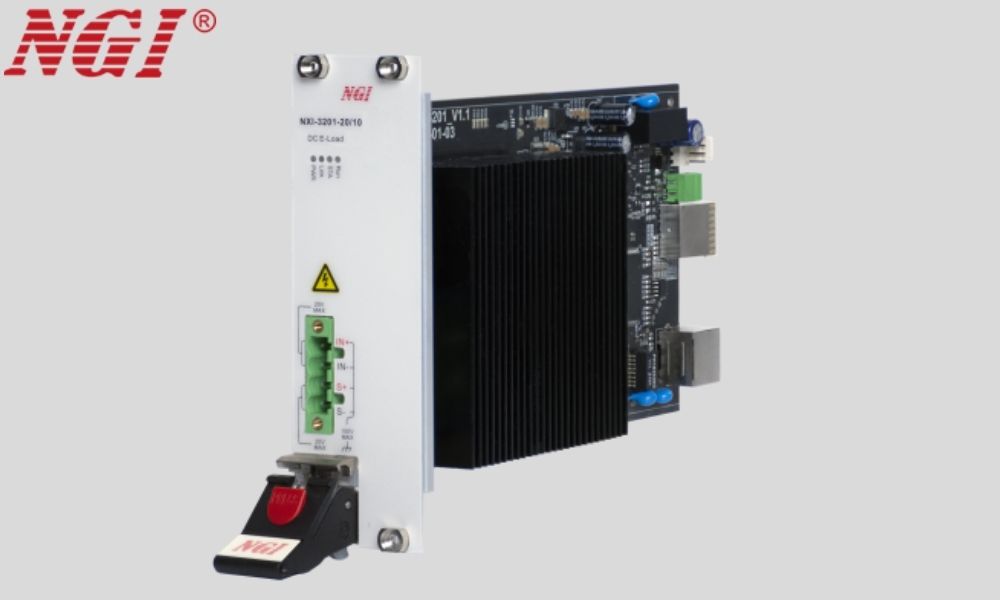

NXI-3201 Kartu Beban Elektronik DC yang Dapat Diprogram
Seri NXI-3201 adalah beban elektronik DC modular yang dapat diprogram dengan presisi tinggi, sangat terintegrasi, dan berfitur lengkap yang dikembangkan oleh NGI. Ini mengadopsi arsitektur NXI, dirancang untuk aplikasi integrasi, mendukung CC/CV/CP/CR/LED dan mode operasi lainnya, dengan OCP/OVP/OPP/ OTP dan berbagai fungsi perlindungan lainnya. Seri NXI-3201 dapat digunakan secara luas di berbagai bidang, seperti catu daya switching daya rendah, konverter DC/DC, catu daya LED, elektronik otomotif, penelitian dan pendidikan, dll.
Fitur Utama
●Rentang daya: 20W/25W/50W
●Voltage range: 0~20V/0~60V/0~100V
●Current range: 0~1A/0~5A/0~10A
●Rentang pengukuran ganda untuk mode CC, CV, CP, CR
●Nyaman untuk pengujian daya multisaluran dengan beban sinkron
●Beberapa mode pengujian: CC/CV/CR/CP/CCD/CVD/CPD/CRD/LED
●Laju perubahan tegangan naik dan turun yang dapat diedit; Kecepatan respons loop sirkuit yang dapat disesuaikan
●OCP/OPP/simulasi hubung singkat
●Uji urutan (SEQ), uji otomatis, mode uji Von/Voff
●Dengan slot tunggal/ganda, berlaku untuk sasis NXI-F1000
● Catu daya 12VDC, komunikasi LAN untuk kontrol individu
●Mendukung protokol SCPI/Modbus-RTU dan pemicu eksternal
Fields aplikasi
●Uji catu daya rendah, seperti daya AC/DC, konverter DC/DC, daya LED, daya komunikasi, dll.
●Uji rangkaian kabel otomotif, konektor, sekring, relai, dll.
●Uji pengosongan baterai lithium, baterai penyimpanan, dll.
Fungsi & Keuntungan

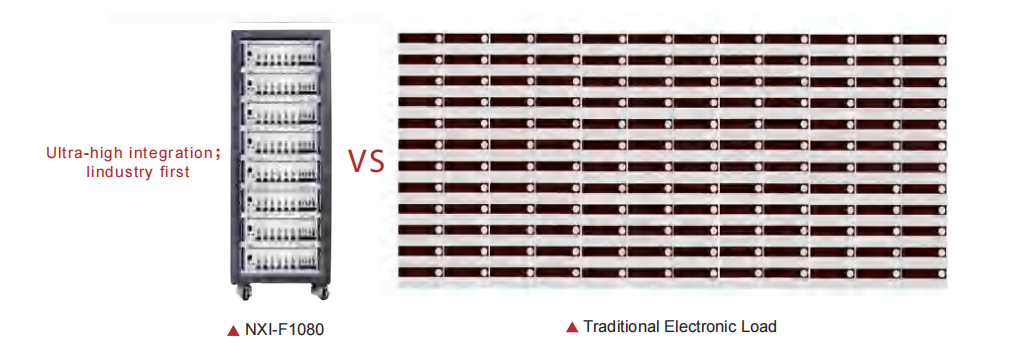

Integrasi ultra-tinggi, sasis 4U dengan hingga 16 saluran
Kartu Beban Elektronik Terprogram DC NXI-3201 dapat diintegrasikan dengan NXI-F1080 dan sasis lainnya, mendukung hingga 16 saluran dalam satu perangkat. Setiap saluran diisolasi secara elektrik. Dapat dikontrol secara terpisah atau bersamaan.
Simulasi lampu LED untuk menguji daya penggerak LED

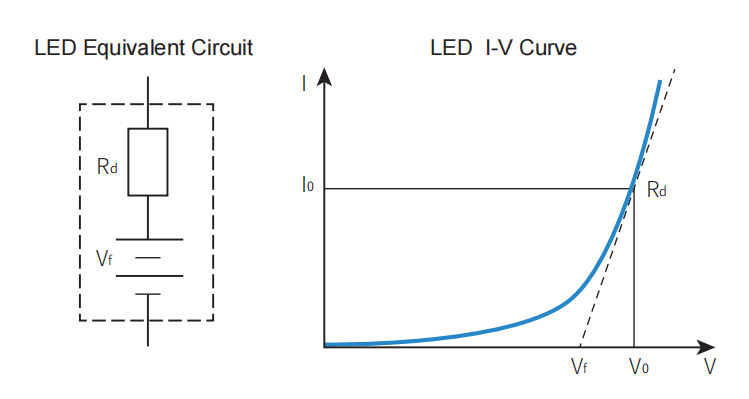

Beban elektronik memiliki fungsi simulasi cahaya LED. Seperti yang ditunjukkan pada gambar, rangkaian ekivalen LED menghubungkan resistansi Rd dengan sumber tegangan Vf secara seri. Kurva IV-nya ekivalen dengan tangen kurva IV nonlinier LED nyata pada titik operasi (Vo, Io). Dengan mode LED bawaan, NXI-3201 meningkatkan pengujian catu daya LED yang efisien.

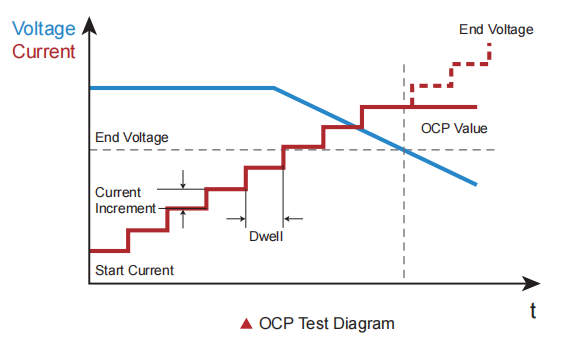

Tes OCP (perlindungan arus lebih)
Selama pengujian OCP, NXI-3201 akan memuat dalam mode CC dan memeriksa apakah tegangan DUT lebih rendah dari tegangan akhir. Jika lebih rendah, NXI-3201 akan mencatat arus pemuatan saat ini sebagai hasil pengujian dan menutup input untuk menghentikan pengujian.
Jika tegangan DUT lebih tinggi daripada tegangan akhir, NXI-3201 akan meningkatkan arus beban hingga tegangan DUT lebih rendah daripada tegangan akhir atau mencapai arus beban Maksimum.
