Catu Daya DC Terprogram Dua Arah Berkinerja Tinggi Seri N35500

●Laboratorium, jalur produksi sistem uji otomatis ATE

●Inverter fotovoltaik, sel bahan bakar hidrogen, matriks sel surya, dan bidang energi baru lainnya

●Konverter penyimpanan energi, UPS, mesin penyimpanan fotovoltaik, dan bidang penyimpanan energi lainnya

●BOBC, DC-DC, penggerak motor, tumpukan pengisian daya, dan bidang otomotif lainnya

●Uji pengisian/pengosongan untuk baterai listrik, baterai timbal, superkapasitor, dll.

●Uji untuk elektronik kedirgantaraan, peralatan komunikasi daya tinggi, drone, dll.

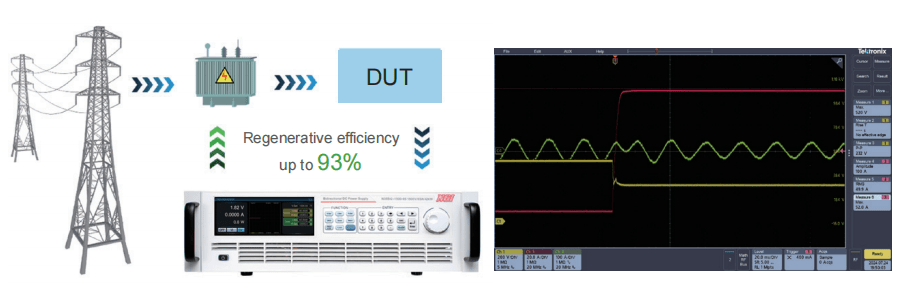

Peralihan yang mulus antara sumber dan beban untuk menghasilkan kembali energi

Dengan integrasi catu daya dan beban regeneratif, catu daya dua arah seri N35500 dapat dikonversi secara terus-menerus tanpa hambatan antara arus keluaran dan arus yang diserap, sehingga secara efektif menghindari kelebihan tegangan atau arus. Dalam mode beban, seri N35500 tidak hanya dapat menyediakan daya eksternal, tetapi juga menyerap daya, dan mengembalikan energi listrik ke jaringan dengan bersih, efisiensi regeneratif hingga 93%. Produk ini banyak digunakan dalam pengujian baterai litium, UPS, BOBC, dan peralatan lainnya.

Simulasi Sel PV (Opsional)

Dengan karakteristik pengukuran yang akurat, stabilitas tinggi, kecepatan respons yang cepat, catu daya DC seri N35500 dengan NS91000 dapat secara akurat mensimulasikan kurva IV, PV dari matriks sel surya. Setelah menetapkan Vmp, Pmp, dan parameter lainnya, ia dapat menghasilkan laporan yang sesuai dengan peraturan, yang digunakan untuk menguji efisiensi pelacakan daya maksimum statis dan dinamis dari inverter PV, dan juga dapat memberikan dukungan untuk simulasi sistem dan pengujian peralatan inti dari jaringan mikro, fotovoltaik terdistribusi, dan sistem daya lainnya.

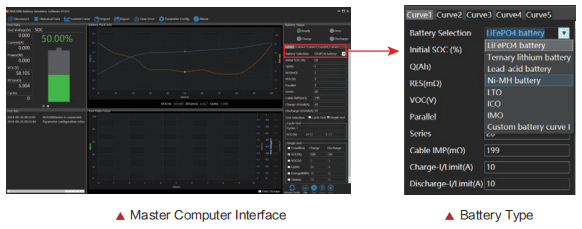

Simulasi Baterai

Seri N35500 dengan perangkat lunak simulator baterai NS81000 untuk memenuhi kebutuhan pengguna akan berbagai jenis simulasi baterai, dan meningkatkan efisiensi pengujian. NS81000 memiliki 7 pustaka model baterai standar, pengguna hanya perlu memilih jenis baterai yang sesuai, mengonfigurasi kapasitas dasar dan parameter perlindungan, perangkat lunak dapat dengan cepat menghasilkan jenis kurva karakteristik baterai yang sesuai; Dan ada 2 jenis kurva karakteristik baterai khusus, teknisi dapat berdasarkan pengukuran aktual data kurva baterai, mengimpor data ke dalam perangkat lunak dan melakukan simulasi.

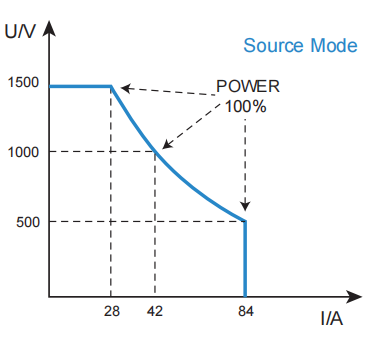

Jangkauan luas, kepadatan daya tinggi untuk menghemat biaya dan ruang

Catu daya DC seri N35500 mengadopsi desain pembuangan panas sistematis, pemilihan perangkat yang dioptimalkan, topologi sirkuit utama, pembuangan panas sistem, untuk mencapai daya keluaran 42 kW dalam sasis 3U, dan mengadopsi desain keluaran jangkauan luas, tegangan hingga 1500 V, arus hingga 65 A. Dengan jangkauan luas dan desain kepadatan daya tinggi, seri N35500 memenuhi skenario aplikasi pengujian teknisi untuk produk dengan berbagai level tegangan/arus, dan sangat mengurangi biaya pembelian dan penggunaan ruang di laboratorium atau sistem pengujian otomatis.

Fungsi prioritas CC&CV

Seri N35500 memiliki fungsi mengatur prioritas kontrol tegangan atau prioritas loop kontrol arus, dapat mengadopsi mode kerja optimal untuk pengujian sesuai dengan karakteristik DUT, sehingga dapat melindungi DUT dengan lebih baik.
Seperti ditunjukkan dalam Gambar 1, saat perlu mengurangi kelebihan tegangan selama pengujian, seperti memberi daya pada modul daya DC-DC, mode prioritas tegangan harus digunakan untuk memperoleh kenaikan tegangan yang cepat dan lancar.
Seperti yang ditunjukkan pada Gambar 2, ketika perlu mengurangi kelebihan arus selama pengujian atau komponen yang akan diukur memiliki impedansi rendah seperti pada skenario pengisian baterai, mode prioritas arus harus digunakan untuk memperoleh kenaikan arus yang cepat dan lancar.

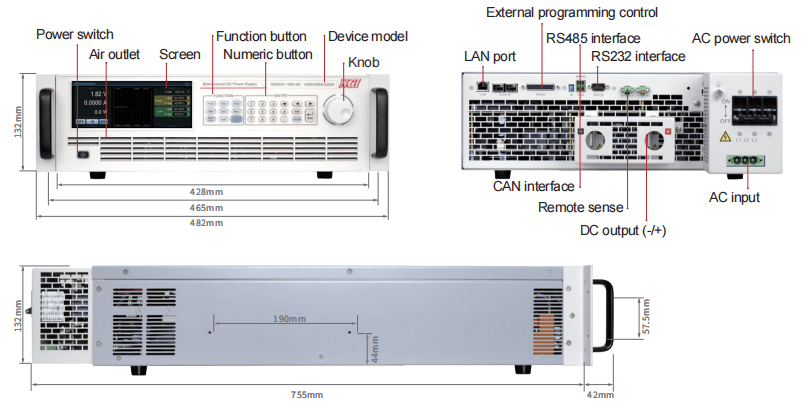

Dimensi produk
