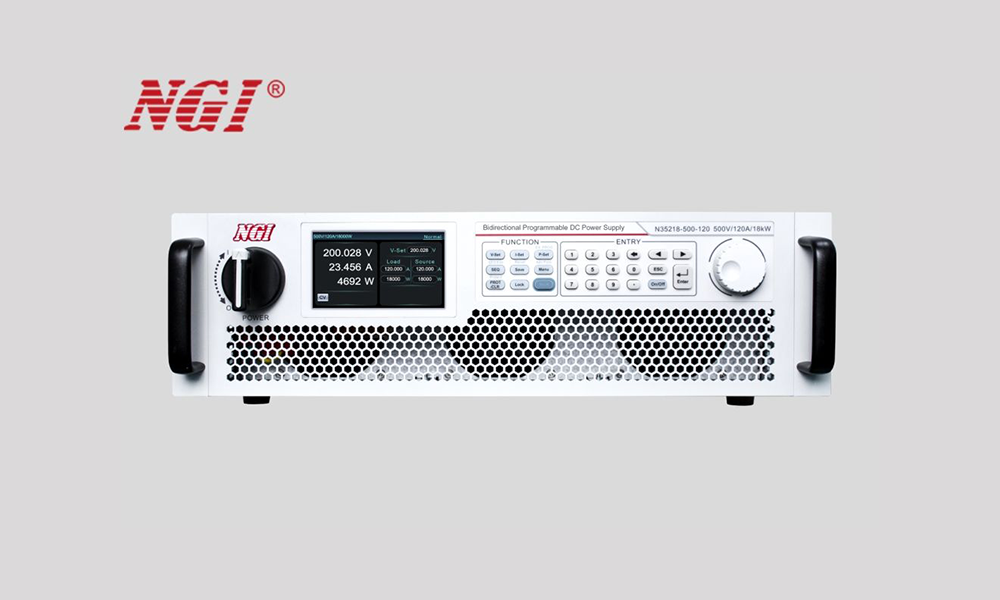

Catu Daya DC Dua Arah N35200 (6kW~180kW)
Seri N35200 adalah catu daya DC terprogram dua arah berdaya tinggi dengan jangkauan luas. N35200 mengadopsi desain kuadran ganda, yang dapat memasok & menyerap daya, dan mengembalikan daya ke jaringan dengan bersih, sehingga menghemat konsumsi daya dan mengurangi pembuangan panas ruangan, yang dapat sangat mengurangi biaya pengujian. N35200 memiliki berbagai aplikasi pengukuran, dengan rentang daya tunggal 6 kW hingga 54 kW, rentang arus hingga 360 A, dan rentang tegangan hingga 1500 V. Seri N35200 menyediakan pengukuran presisi tinggi dan berbagai fungsi pengujian, yang dapat digunakan secara luas dalam energi baru, otomotif, penyimpanan energi, semikonduktor, fotovoltaik, penggerak listrik, dan industri lainnya.
Fitur Utama
●Rentang: tegangan 0～1500V, arus ±360A, daya ±6kW～±54kW
●Peralihan dua kuadran yang mulus, arus antara DUT dan aliran jaringan dua arah
●Akurasi voltase 0.02%FS, akurasi arus 0.1%FS
●Mendukung uji pengisian/pengosongan baterai
●CC/CV priority selection function, adjustable voltage¤t slew rate
●Fungsi simulasi resistansi internal, fungsi pengaturan waktu keluaran, fungsi ramp keluaran tegangan
●Fungsi perlindungan ganda, OVP, UVP, ±OCP, ±OPP, OTP, perlindungan kegagalan daya
●Port LAN dan antarmuka RS232 sebagai standar, GPIB, CAN, RS485 dan USB sebagai opsional
●Mendukung fungsi simulasi kurva IV matriks PV (opsional)
●Dilengkapi dengan digital & analog isolasi tegangan tinggi, dan antarmuka pemantauan
Fields aplikasi
●Laboratorium, jalur produksi sistem uji otomatis ATE
●Inverter fotovoltaik, sel bahan bakar hidrogen, matriks sel surya, dan bidang energi baru lainnya
●Penyimpanan energi berdaya tinggi, UPS, inverter jaringan mikro, dan aplikasi penyimpanan energi lainnya
●BOBC, DC-DC, penggerak motor, elektronik otomotif, dan bidang otomotif lainnya
●Semikonduktor dan komponen, laser, LED daya tinggi, dan bidang pengujian semikonduktor lainnya
●Peralatan komunikasi, UAV, elektronika kedirgantaraan, pengelasan/pelapisan listrik, dll.
●Uji pengisian dan pengosongan baterai daya, baterai penyimpanan timbal, dan kapasitor super
Fungsi & Keuntungan

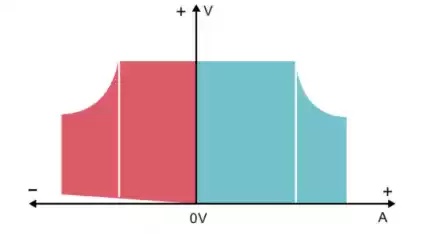

Arus dua arah, peralihan mulus antara sumber dan beban
Sumber DC seri N35200 tidak hanya dapat menyediakan daya eksternal, tetapi juga menyerap daya dan mengembalikan energi listrik ke jaringan dengan bersih. Catu daya dua arah seri N35200 dapat dikonversi secara kontinu dengan lancar antara arus keluaran dan arus yang diserap, sehingga secara efektif menghindari lonjakan tegangan atau arus. Catu daya ini banyak digunakan dalam pengujian baterai daya, UPS, papan pelindung baterai, dan peralatan penyimpanan energi lainnya.

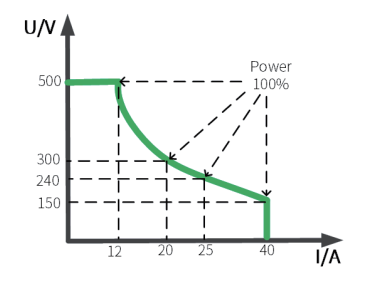

Berbagai macam desain keluaran
Catu daya DC dua arah seri N35200 mengadopsi desain rentang lebar. Satu catu daya dapat menghasilkan rentang tegangan dan arus yang lebih luas di bawah daya keluaran terukur, memenuhi skenario aplikasi pengujian para insinyur untuk produk dengan berbagai tingkat tegangan/arus, dan sangat mengurangi biaya pembelian dan penggunaan ruang di laboratorium atau sistem uji otomatis.

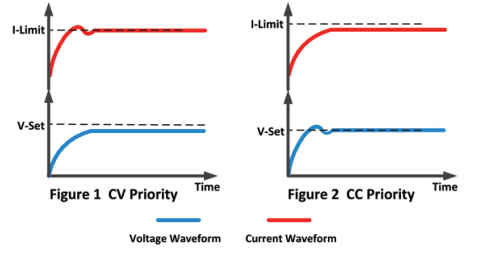

Fungsi prioritas CC & CV
Seri N35200 memiliki fungsi mengatur prioritas kontrol tegangan atau prioritas loop kontrol arus, dapat mengadopsi mode kerja optimal untuk pengujian sesuai dengan karakteristik DUT, sehingga dapat melindungi DUT dengan lebih baik.
Seperti yang ditunjukkan pada Gambar 1, ketika perlu mengurangi lonjakan tegangan selama pengujian, mode prioritas tegangan harus digunakan untuk memperoleh kenaikan tegangan yang cepat dan lancar.
Seperti yang ditunjukkan pada Gambar 2, ketika perlu mengurangi kelebihan arus selama pengujian, mode prioritas arus harus digunakan untuk memperoleh arus naik yang cepat dan lancar.

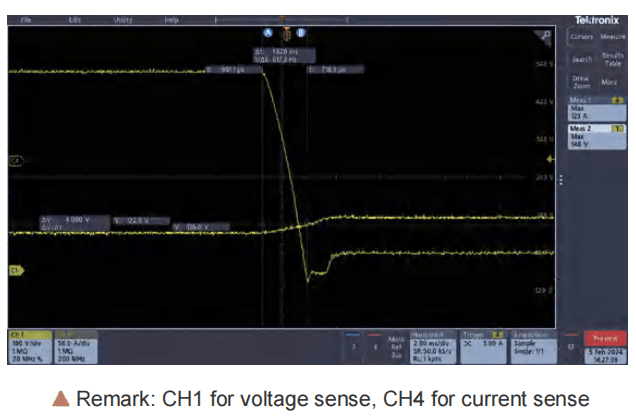

Respon dinamis yang cepat
Seri N35200 dapat mencapai peralihan yang mulus antara keluaran arus dan penyerapan arus. Sebagai contoh, N35218-500-120. Waktu peralihan dari sumber 120A ke penyerapan arus 120A kurang dari 2 ms, seperti pada gambar di bawah ini.
