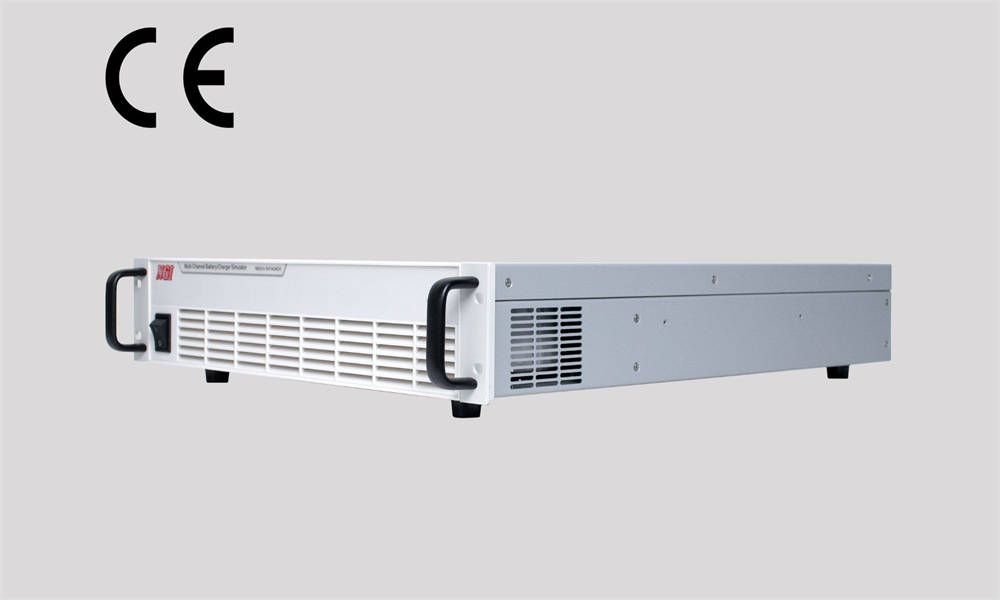

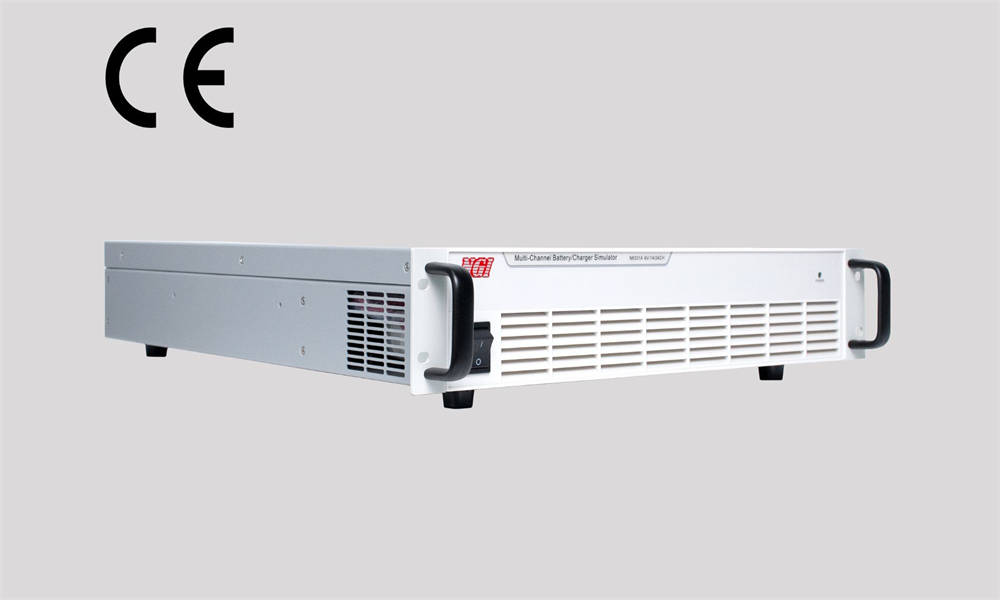

Simulator Baterai Akurasi Sangat Tinggi N8331 (24CH/16CH)
N8331 adalah simulator baterai yang dapat diprogram dengan daya rendah, multi-saluran, dan akurasi tinggi. Ini juga dapat digunakan sebagai catu daya DC multi-saluran dengan akurasi tinggi. N8331 mandiri mendukung hingga 24 saluran. Setiap saluran diisolasi. Pengguna dapat mengatur tegangan & arus untuk setiap saluran pada perangkat lunak aplikasi standar NGI, yang mudah digunakan dan dapat memenuhi kebutuhan lingkungan pengujian multi-saluran, multi-parameter, dan kompleks. Perangkat lunak aplikasi N8331 mendukung operasi batch multi-saluran. Data dan grafik untuk setiap saluran dapat ditampilkan. Pada saat yang sama, fungsi analisis data dan laporan didukung.
Fitur Utama
●Rentang tegangan: 0-5V/0-6V
●Akurasi tegangan: 0.6mV
● Kebisingan riak tegangan ≤2mVrms
●Satu perangkat dengan maksimal 24 saluran, masing-masing saluran terisolasi
●Perangkat lunak aplikasi profesional, dengan analisis dan laporan data
●Current range: 0-1A/0-2A/0-3A
●Pengukuran arus levelμA
●Port LAN dan antarmuka RS485
Fields aplikasi
●Uji BMS/CMS untuk kendaraan energi baru, UAV, dan penyimpanan energi
●Litbang dan produksi elektronik konsumen portabel, seperti ponsel, earphone bluetooth, dll.
●Kalibrasi perangkat akuisisi tegangan, seperti monitor tegangan sel bahan bakar
Fungsi & Keuntungan

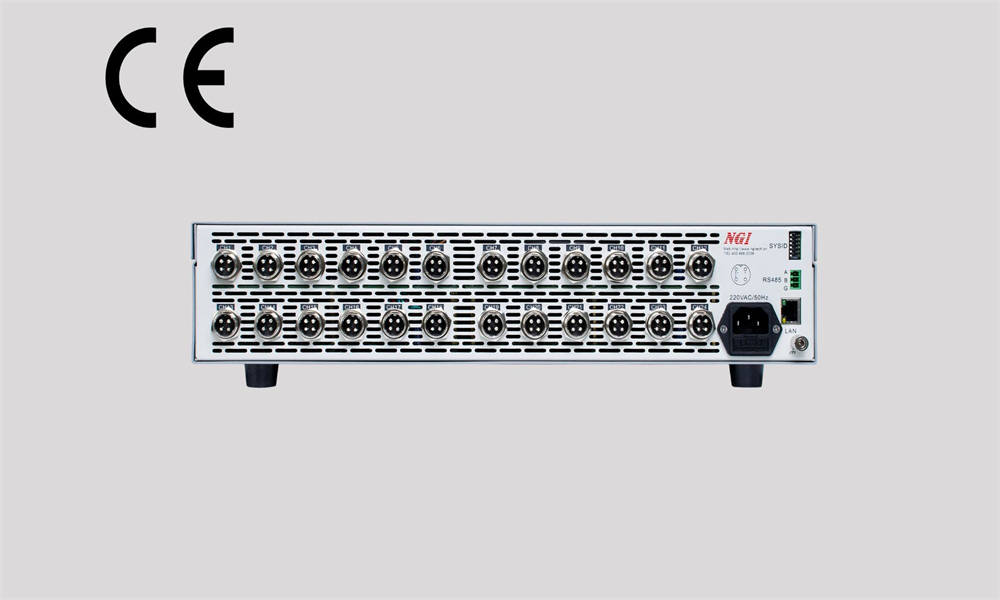

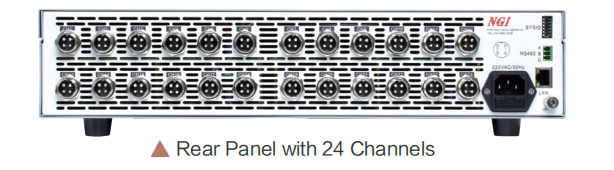

Integrasi ultra-tinggi, satu perangkat dengan hingga 24 saluran
Seri N8331 mengadopsi sasis 19U standar 2 inci, dengan hingga 24 saluran dalam satu perangkat. Setiap saluran diisolasi. Satu perangkat dapat mendukung pengujian 24 stasiun secara bersamaan, yang sangat mengurangi instrumen yang digunakan dan meningkatkan efisiensi pengujian.
μPengukuran arus tingkat, mendukung uji parameter arus statis dan perlindungan
Seri N8331 dengan akurasi dan resolusi tinggi. Resolusi saat ini hingga 0.1μA. Resolusi tegangan hingga 100μV. Dalam mode standby, masih terdapat arus level μA pada komponen elektronik. Resolusi arus ultra tinggi dapat menguji arus statis. Sementara itu, resolusi 100μV dapat memenuhi tingginya permintaan uji parameter perlindungan papan pengisian & pengosongan.

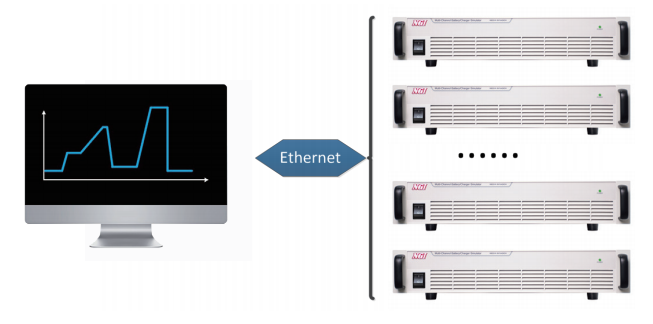

Koneksi seri tersedia untuk mensimulasikan kondisi kerja paket baterai
Saat mensimulasikan beberapa rangkaian sel baterai, N8331 mendukung koneksi beberapa perangkat dalam mode serial. Pengguna dapat mewujudkan kendali jarak jauh dan pengujian otomatis lainnya pada perangkat lunak aplikasi.

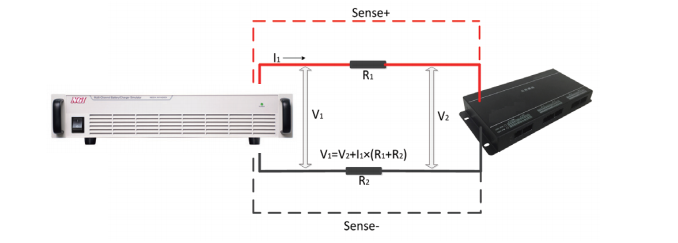

Rasa empat kawat untuk memastikan akurasi pengukuran
Untuk memastikan pengukuran tegangan yang akurat, N8331 mengadopsi koneksi sistem empat kabel, dua kabel digunakan untuk keluaran tegangan, dan dua lainnya digunakan untuk mengukur tegangan DUT secara langsung. Kehilangan tegangan yang disebabkan oleh resistansi timbal dari N8331 ke DUT dapat dihilangkan dengan sensor empat kabel.

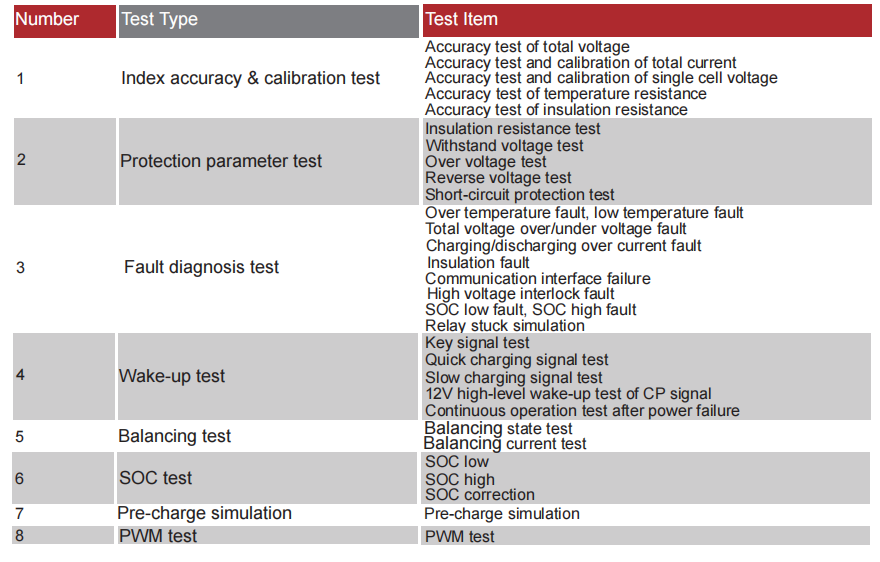

Aplikasi -BMS Tes
BMS (sistem manajemen baterai) adalah perangkat yang digunakan untuk melakukan pemantauan keselamatan dan pengelolaan baterai yang efektif, serta meningkatkan efisiensi layanan baterai. Untuk kendaraan listrik, BMS dapat secara efektif mengontrol pengisian dan pengosongan baterai, yang dapat meningkatkan daya tahan jarak tempuh, memperpanjang masa pakai, mengurangi biaya pengoperasian, dan memastikan keamanan dan keandalan daya baterai. BMS telah menjadi salah satu komponen inti penting kendaraan listrik. Untuk memastikan pengoperasian yang benar, perlu dilakukan pengujian BMS secara komprehensif.

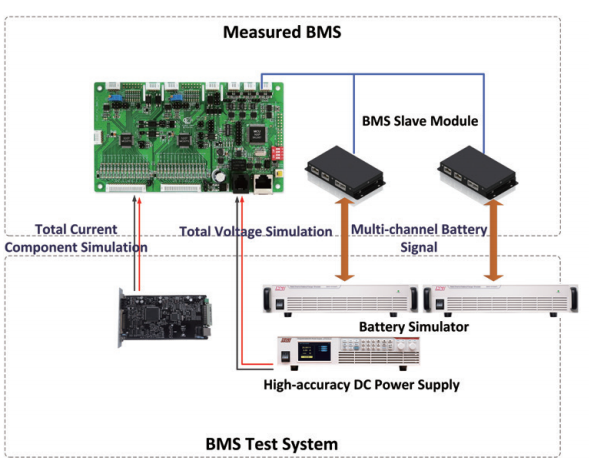

Platform pengujian NGI BMS mengadopsi desain modular. Ini terdiri dari simulator baterai akurasi tinggi, unit simulasi suhu, unit simulasi arus pengisian & pengosongan, catu daya tegangan tinggi, unit deteksi IO, unit deteksi isolasi, sinyal BMS dan unit deteksi on/off, unit komunikasi CAN, sistem kontrol perangkat lunak, dll. Sistem dapat memberikan penyesuaian pada rangkaian baterai Li-on sesuai dengan kebutuhan pelanggan dan menghasilkan laporan data. Sistem ini sangat terintegrasi, nyaman dan efisien, mendukung perluasan dan peningkatan.
